Desafio UNISALES: De Laboratório de Informática a Casa de 80m²
Como transformei a sala de informática da faculdade em um projeto residencial de 80m² para a matéria de Maquete Eletrônica e Desenho Digital do professor Vinícius.
O Início do Desafio na Faculdade
Tudo começou com uma atividade prática proposta pelo professor Vinícius na disciplina de Maquete Eletrônica e Desenho Digital, na UNISALES. O desafio era desenhar e adaptar o próprio laboratório de informática da faculdade, em Vitória/ES, transformando aquele espaço corporativo de estudos em uma residência térrea de 80m².
Nas primeiras aulas, o foco foi dominar a representação gráfica técnica e as ferramentas de precisão no AutoCAD — organizando as camadas (layers), espessuras de penas, escalas de plotagem, cotas e hachuras. O programa básico que o professor exigiu consistia em uma sala de estar, cozinha, um quarto e um banheiro.
Porém, decidi ir além do mínimo exigido e criar uma proposta de layout mais completa e otimizada. Usando o AutoCAD para o desenho técnico e o Revit para modelagem 3D e imagens, o resultado final acabou integrando muito mais ambientes.
Integrando a Cozinha e a Sala de Estar

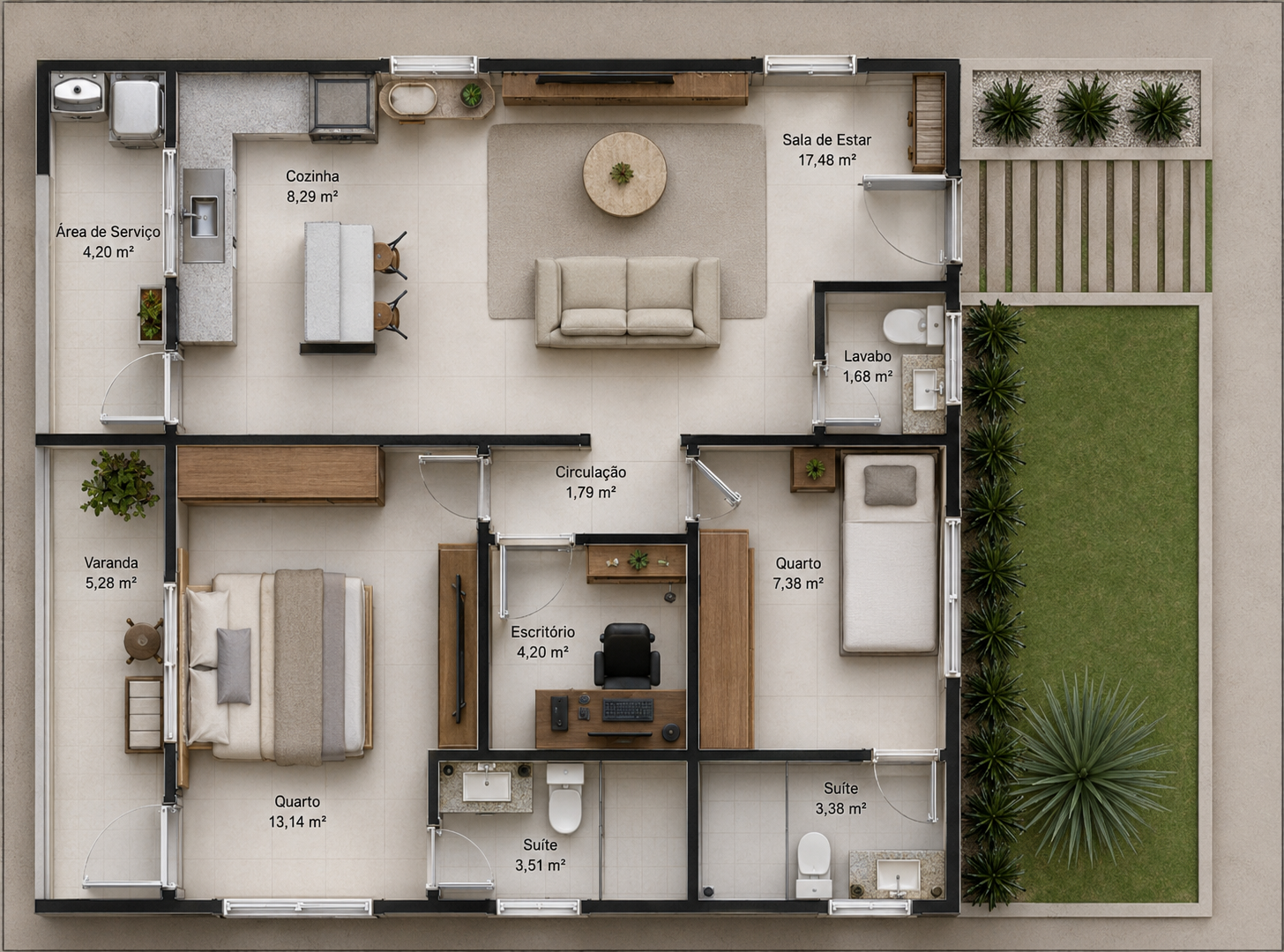

Como a área útil é de 80m² e eu precisava manter o formato das paredes externas do laboratório original, fiz a cozinha linear totalmente integrada com a sala de estar. Isso ajudou a dar uma sensação de amplitude e a aproveitar melhor a luz natural das janelas.
Outro detalhe importante foi posicionar um lavabo de visitas bem perto da entrada. Assim, quem estiver na sala não precisa entrar nos quartos ou nas suítes para usar o banheiro, mantendo o lado íntimo da casa mais reservado.
Perspectivas das áreas sociais integradas.
Suítes e o Cantinho de Estudos
No fim das contas, consegui encaixar duas suítes na residência: uma de casal (que tem acesso direto para a varanda nos fundos) e outra de solteiro. Cada suíte tem seu próprio banheiro privativo, garantindo mais privacidade.
No corredor de acesso entre os quartos, aproveitei o recuo para criar um escritório compacto (Home Office) com bancada suspensa e nichos. É um espaço ótimo para estudar ou trabalhar de casa.
Perspectivas do setor íntimo da residência.
Área Técnica e Acesso à Cobertura
Uma parte muito legal de desenvolver no projeto foi a área de serviço, que fica logo depois da cozinha. No teto dela, desenhei um alçapão com uma escada retrátil.
Essa escada dá acesso direto à laje técnica na cobertura, onde ficam as caixas d'água e o reservatório de chuva. Fiz isso para facilitar as manutenções no telhado de forma segura e discreta, sem precisar passar por dentro dos cômodos principais.
Detalhamento técnico da lavanderia e da laje técnica superior.
Fachada Minimalista e a Encosta de Vitória
Para a fachada da casa, adotei linhas contemporâneas combinando madeira, concreto e painéis de vidro. Criei um recuo com um jardim frontal, que ajuda a afastar a casa do fluxo da rua e serve como uma barreira verde agradável. Nos fundos, aproveitei a encosta de Vitória/ES para criar recuos técnicos que ajudam a circular o ar (ventilação cruzada) e mantêm o clima da casa agradável.
Esse trabalho me ajudou muito a entender como otimizar cada metro quadrado e a trabalhar a compatibilização entre o AutoCAD e o Revit. Se quiser ver um resumo rápido em imagens que preparei para o meu Instagram, dá uma olhada neste post.
Estudos volumétricos das fachadas.
Aprendizados & Desafios Acadêmicos
- Configuração técnica rigorosa de pranchas, cotas e camadas (layers) no AutoCAD.
- Compatibilização do layout técnico em 2D com a modelagem tridimensional no Revit.
- Estudo prático de layout compacto, distribuindo duas suítes, lavabo e escritório em 80m².
- Solução inteligente de manutenção hidráulica e predial com acesso facilitado à cobertura.
